КРС для раздвижных перегородок Status
|
|
|

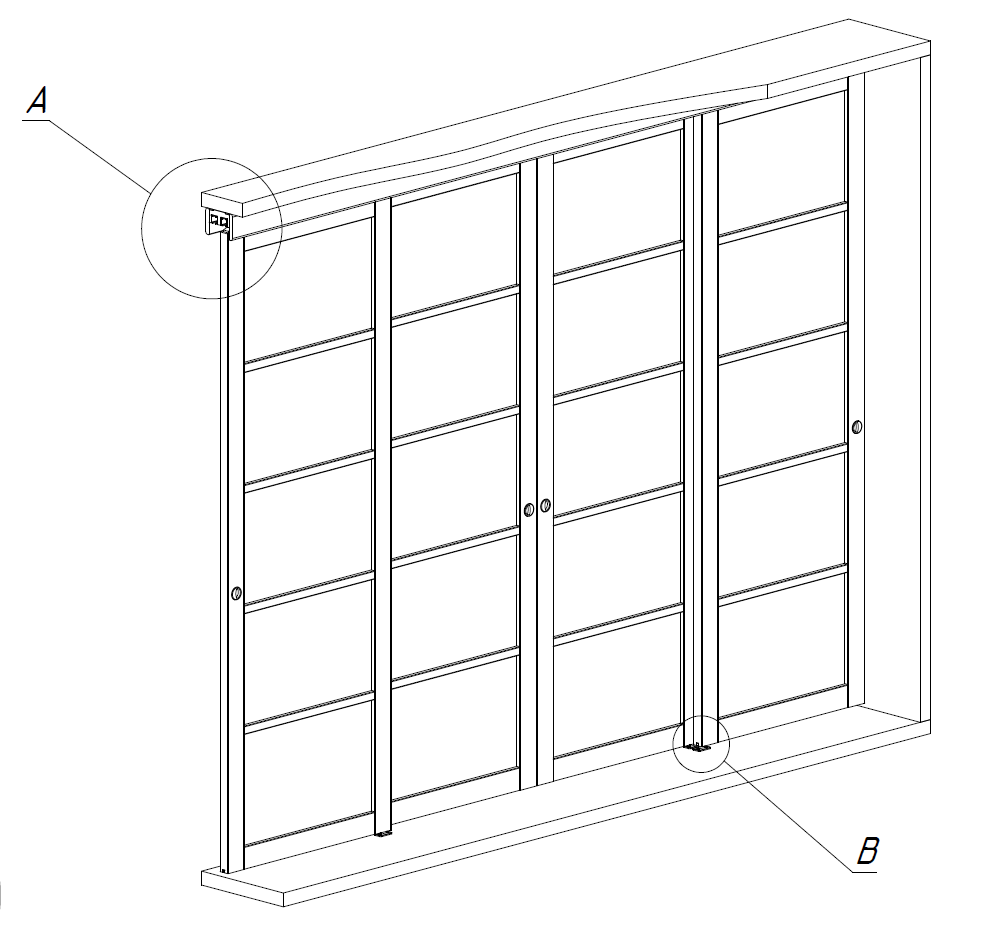

КРС для перегородок Status - общий вид

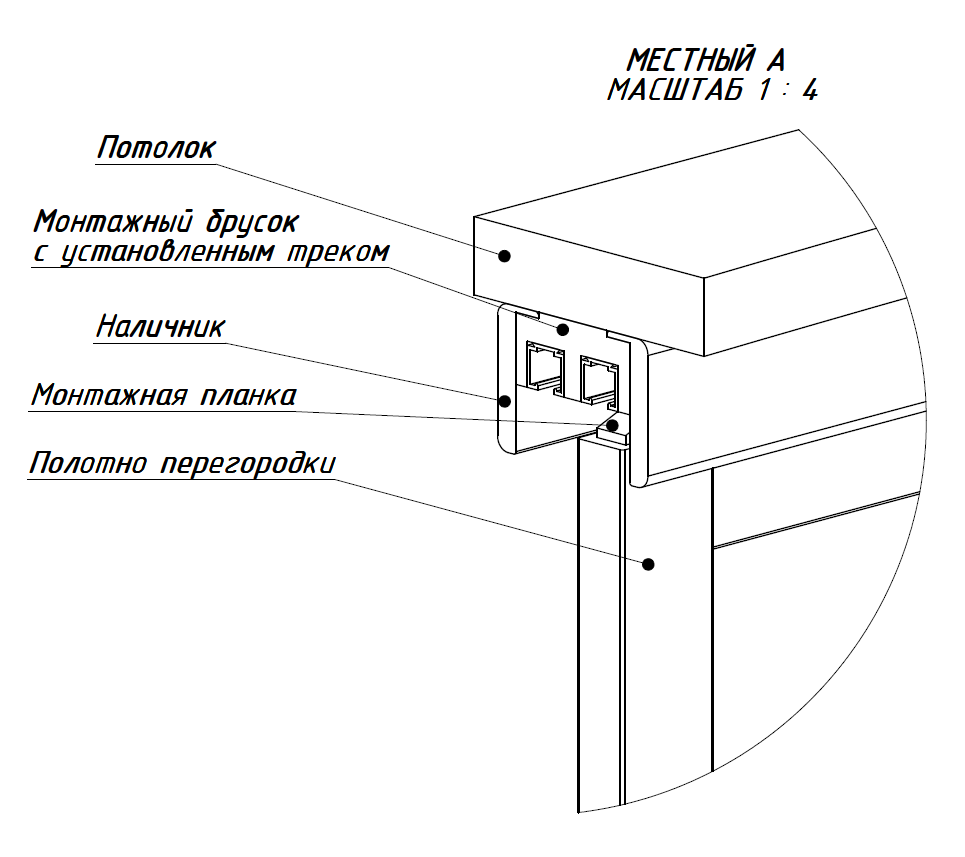

КРС для перегородок Status - фрагмент А

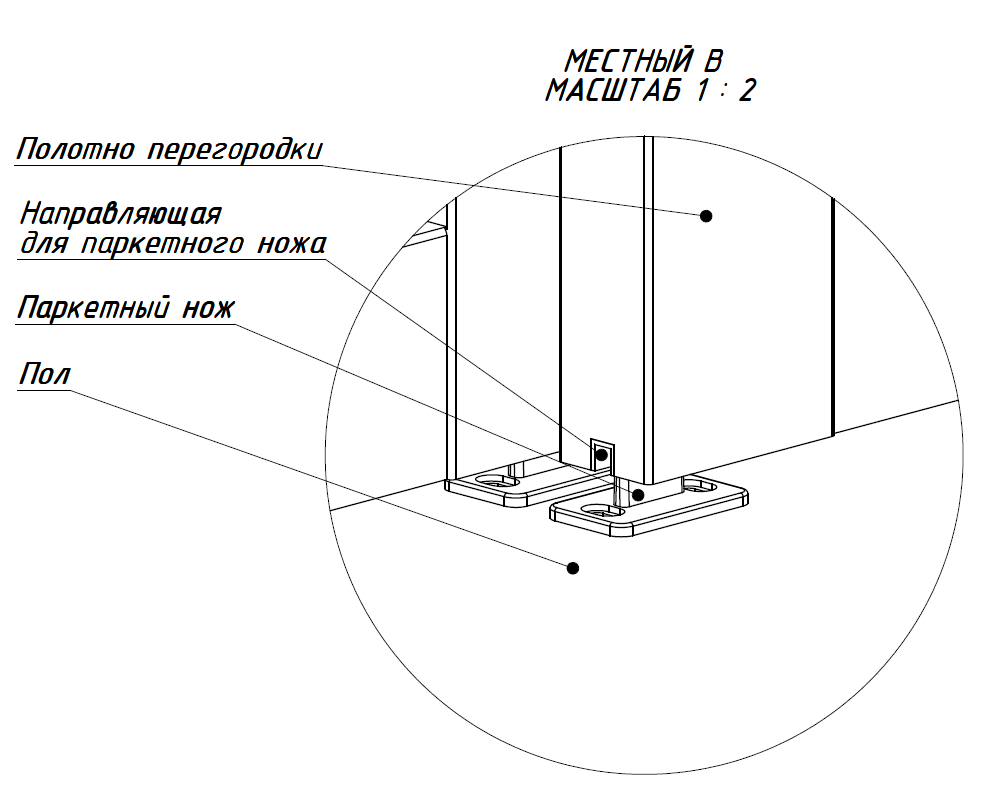

КРС для перегородок Status - фрагмент В
Примечание:
Для расчета высоты полотна необходимо, от высоты потолка в помещении отнять 90 +/- 3 мм. где:
1. 50 мм - толщина монтажного бруска с установленным треком
2. 24 мм - расстояние от трека до полотна, необходимое для правильной работы системы
3. 16 мм - расстояние от пола до полотна, необходимое для естественной вентиляции помещения
Для расчета ширины полотна, необходимо ширину проема разделить на 4 (количество полотен) и прибавить 1/2 нахлеста полотен друг на друга. На пример: при ширине проема 2400 мм и нахлесте полотен 40 мм, мы получаем ширину полотна 620 мм: (2400/4)+20=620мм.
КРС для раздвижных дверей Status
1. Подготовка проема
|
№ п.п. |
Размер полотна, мм (высота х ширина) |
Размер проема при установке с полным обрамлением, мм (высота х ширина) |
Размер проема при установке без обрамления, мм (высота х ширина) |
| 1 |
Н х 600 |
(Н+25) х 591 |
Н х 540 |
| 2 |
Н х 700 |
(Н+25) х 691 |
Н х 640 |
| 3 |
Н х 800 |
(Н+25) х 791 |
Н х 740 |
| 4 |
Н х 900 |
(Н+25) х 891 |
Н х 840 |
2. Подготовка полотна
Выберите паз 10х10 мм в нижнем торце полотна для установки пазовой направляющей (см. рисунок 1). Необходимо, чтобы эту операцию выполнял специалист, с применением профессионального электроинструмента. Если Вы не имеете возможности качественно прорезать паз в торце полотна, то предусмотрен второй вариант установки пазовой направляющей, представленный на рисунке 2.
 |
ИЛИ |
 |
|
рисунок 1 |
рисунок 2 |
3. Монтаж раздвижного механизма и навешивание двери
 |
 |
|
рисунок 1 |
рисунок 2 |
Направляющий брусок, с установленным в нем алюминиевым треком, необходимо отпилить в чистовой размер, который равен двойной ширине полотна, а так же просверлить в нем отверстия 5,2 мм под саморезы 5х120 мм (см. рис.4).
Приложить подготовленный направляющий брусок к стене, высота верхней точки от пола Н+90 мм (где Н – высота двери). Притянуть конструкцию к стене саморезами 5х120 мм, предварительно установив в местах отверстий дюбели. Если предусмотрены закладные элементы, в местах их расположения сверлить и устанавливать дюбели не надо. В направляющую вставить ролики с вкрученными поддерживающими винтами и контргайками и стопоры с установленными фиксирующими и регулировочными винтами.
При установке двери с полным обрамлением проема, следующим шагом, необходимо подготовить декоративные элементы (приобретаются отдельно): доборные элементы (рис.3, поз.6) и, при необходимости, соединительные планки запилить в чистовой размер и установить. Комплект наличников, устанавливаемых с обратной стороны проема, монтируется согласно инструкции, вложенной в каждую упаковку.
Наличники, устанавливаемые на лицевую сторону, необходимо отпилить в размер, полученный после установки направляющего бруска – расстояние от пола до нижней плоскости бруска составит длину вертикальных наличников.
Установите дверное полотно монтажными планками на поддерживающие винты, слегка закрутив контргайки. Далее, при помощи винтов, отрегулировать положение двери.
Установить паркетный нож, выставив полотно по вертикали (контролировать уровнем) и определив его оптимальное положение.
Перемещая полотно по направляющей отрегулировать стопоры. Стопоры должны устанавливаться таким образом, что бы дверь останавливалась от вхождения каретки в стопор.
Установить верхний наличник (рис.3, поз.7). Для этого необходимо измерить расстояние от края паза доборного элемента до направляющего бруска и распилить наличник в полученный размер.
Закрыть лицевым (рис.3, поз.5) и боковыми наличниками лицевую часть направляющего бруска и закрепить их на финишные гвозди.
4. Монтаж упорной стойки
 |
 |
|
рисунок 6 |
рисунок 7 |
 |
|
|
рисунок 8 |
|
При установке с полным обрамлением проема (см. рис.7), зафиксируйте на наличнике (рис.8, поз.8) при помощи тонких финишных гвоздей монтажный брусок упорной стойки (рис.8, поз.9) так, чтобы центр бруска проходил на расстоянии 30 мм от края наличника (см. рис.7). Важно закрепить монтажный брусок ровно, без искривлений. Просверлите через обе детали отверстия диаметром 2-2,5 мм с зенковкой под саморезы, для последующего крепления к стене. Делать это обязательно, иначе в процессе монтажа саморезы могут расколоть тонкий брусок.
Приложите полученную конструкцию к краю проема со стороны предполагаемого притвора с учетом установленного доборного элемента и отметьте места отверстий на стене. По отметкам просверлите отверстия и в полученные отверстия вложите дюбели. Если предусмотрены закладные элементы, в местах их расположения сверлить и устанавливать дюбели не надо.
При установке без обрамления проема, необходимо так же просверлить монтажный брусок и приложить к стене для отметки положения отверстий под дюбели таким образом, чтобы центр бруска проходил на расстоянии 40 мм от края проема (см. рис.6). Если предусмотрены закладные элементы, в местах их расположения сверлить и устанавливать дюбели не надо.
Закрепите полученную конструкцию на стене при помощи саморезов 5х80 мм. Сделайте это аккуратно, чтобы не расколоть тонкий монтажный брусок. Установите упорную стойку на монтажный брусок. После установки и регулировки двери, когда Вы будете уверены, что стойка установлена строго вертикально, без искривлений, установите её на клей и зафиксируйте финишными гвоздями.
